گرمی کی منتقلی کا طریقہ کار:
اعلی ہنگامہ آرائی: سرپل ڈھانچہ سیال کی خرابی کو بڑھاتا ہے ، اور گرمی کی منتقلی کا گتانک شیل اور ٹیوب سے 20 ~ 50 ٪ زیادہ ہے۔
خود کی صفائی: سنگل چینل ڈیزائن مردہ زون کو کم کرتا ہے اور ناپاک ہونے والے میڈیا (جیسے مٹی کی معطلی) کے لئے موزوں ہے۔
گرمی کی بازیابی کی کارکردگی:
ڈیوڈورائزیشن سیکشن میں ، اعلی درجہ حرارت کے تیل کا تبادلہ فیڈ آئل سے ہوتا ہے ، اور 60 ~ 70 ٪ گرمی بازیافت کی جاسکتی ہے۔
یہاں کام کے کچھ عام حالات کی جدول ہے ، صرف حوالہ کے لئے!
| شاہی | ہدف درجہ حرارت | دباؤ | میڈیم خصوصیات | مواد |
| خام تیل پریہیٹنگ | 60 ~ 85 ڈگری | کم ({0}}. 3–0.5 MPa) | فاسفولیپڈس ، ایف ایف اے ایس پر مشتمل ہے | ایس ایس 304 |
| بلیچنگ ہیٹنگ | 90 ~ 110 ڈگری | کم ({0}}. 2–0.4 MPa) | مٹی کے ذرات پر مشتمل ہے | ایس ایس 304/316L |
| deodorization preheating | 180 ~ 260 ڈگری | ویکیوم (<5 kPa) | اعلی درجہ حرارت کا تیل ، اینٹی پولیمرائزیشن کی ضرورت ہے | 316L/خصوصی مرکب |
| deodorization کولنگ | 260 ڈگری → 50 ڈگری | وایمنڈلیی | تیز رفتار کولنگ کی ضرورت ہے | ایس ایس 316 ایل |
| تیل کی ٹھنڈک ختم | 50 ڈگری → 25 ڈگری | وایمنڈلیی | ٹریس نمی پر مشتمل ہوسکتا ہے | ایس ایس 304 |

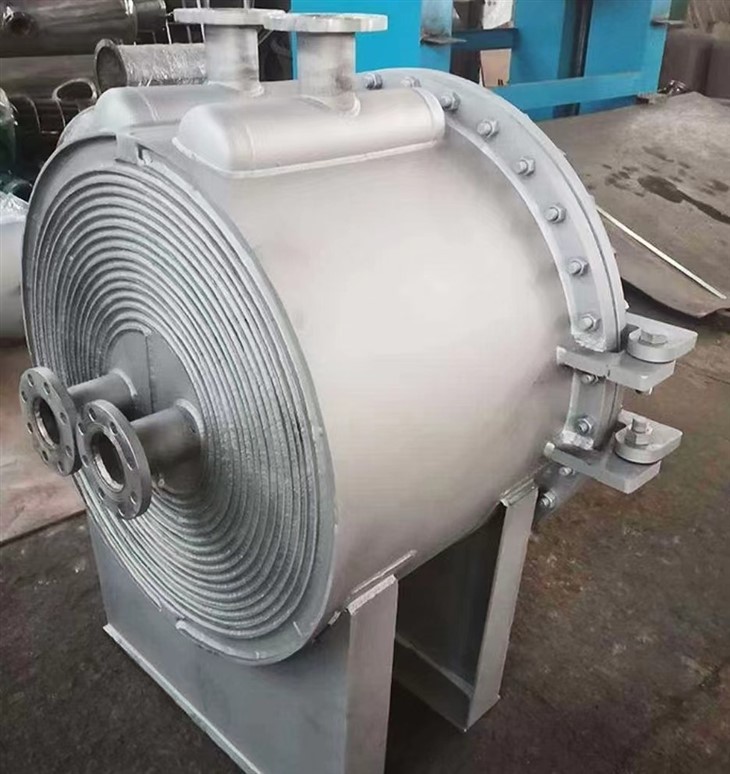

سرپل پلیٹ ہیٹ ایکسچینجر کے افعال
خام تیل پریہیٹنگ (ڈیگمنگ/ڈیسیڈیفیکیشن سے پہلے)
ڈیکولرائزیشن سیکشن (سفید مٹی کا جذب)
In the high temperature range (>100 ڈگری) ، چکنائی کی گرمی کی حساسیت پر توجہ دی جانی چاہئے (مقامی حد سے زیادہ گرمی سے بچیں)۔
اس میں مٹی کے ذرات کی مقدار کا پتہ لگ سکتا ہے اور اس میں خود صفائی کے ڈیزائن کی ضرورت ہوتی ہے۔
deodorization سیکشن (اعلی درجہ حرارت کا علاج)
پری ہیٹنگ:ڈیکلرائزڈ تیل کو 100 ڈگری سے 180 ~ 260 ڈگری (ڈوڈورائزیشن ٹاور میں داخل ہونے سے پہلے) گرم کریں۔
کولنگ:آکسیکرن کو روکنے کے لئے ڈوڈورائزیشن کے بعد اعلی درجہ حرارت کا تیل (~ 260 ڈگری) کو تیزی سے 50 ڈگری سے نیچے ٹھنڈا کردیا جاتا ہے۔
گرمی کی بازیابی:فیڈ آئل کو پہلے سے گرم کرنے کے لئے ڈوڈورائزیشن کے بعد اعلی درجہ حرارت کے تیل کا استعمال کریں ، 30 ~ 50 ٪ توانائی کی بچت کریں۔
High temperature (>200 ڈگری) ، کم دباؤ (ویکیوم ڈوڈورائزیشن ماحول) ، مواد کو اعلی درجہ حرارت (جیسے 316L سٹینلیس سٹیل) کے خلاف مزاحم ہونا ضروری ہے۔
کولنگ سیکشن کو جلدی سے ٹھنڈا ہونے کی ضرورت ہے (تیزاب کی واپسی اور رنگ کی بازیابی سے بچنے کے ل))۔
تیل کی ٹھنڈک ختم (پیکیجنگ سے پہلے)
بہتر تیل کو 50 ~ 60 ڈگری سے 25 ~ 30 ڈگری (پیکیجنگ درجہ حرارت) سے ٹھنڈا کریں۔
کچھ عمل ٹھنڈے پانی یا ریفریجریٹ (جیسے ایتھیلین گلائکول) کو ٹھنڈک میڈیم کے طور پر استعمال کرتے ہیں۔ (ہمارا واٹر چلر ٹھنڈا پانی مہیا کرسکتا ہے)
کم درجہ حرارت کی حد میں (<50°C), it is necessary to prevent the crystallization of oils and fats (for example, palm oil requires special temperature control).
پلیٹ ہیٹ ایکسچینجر کی مختلف اقسام
